hátsó tárcsa

Hozzászólás Szerző: Bogyo28 » csüt. feb. 17, 2011 6:10 pm

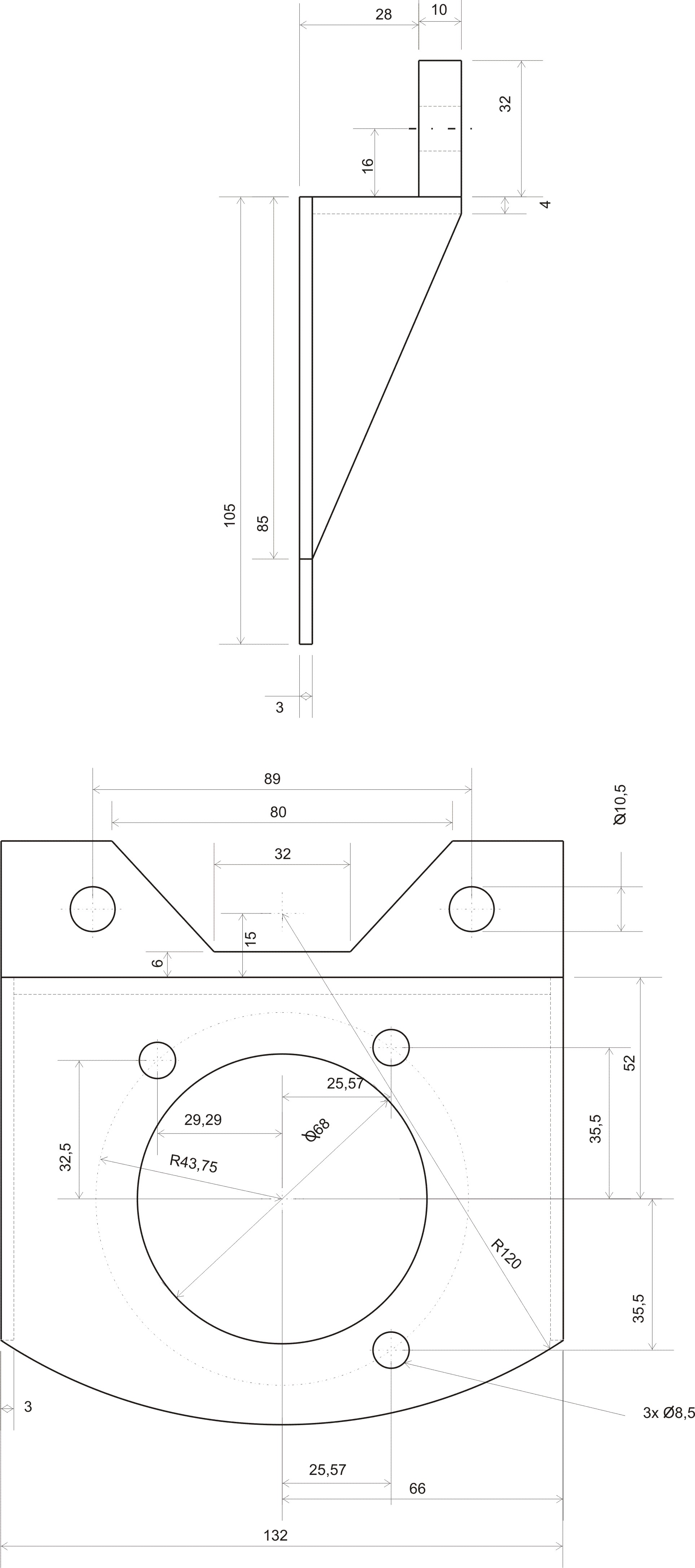

na itt egy rajz. Sajnos a 4. furat méreteit nem sikerült lelopnom a Gabe féle rajzról, mert azon nincs 4. furat, ezért ünnepélyesen szeretném felkérni vasparipa urat, hogy egyrész MEO-zza le hogy jó e amit átrajzoltam, és legyen szives megadni a 4. furat koordinátáit. Egyenlőre ez csak az egyik oldali rajza, mert ugye a 4 furat szimmetrikusan helyezkedik el a 2 oldalon. Ez a konzol escort 1.6d első tárcsával müködik, a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa. emitten a rajz:
"...ha Detroit-nak végevan, a világnak végevan..."
"...akkor vedd meg ezt, vagy egy ilyet..."

...A Xikla...

1978 Ford Capri MKIII 2.9 V6 24V cosworth
1974 Ford Transit MKI 1.7 V4

Avatar
Bogyo28
Überführer
Hozzászólások: 5485
Csatlakozott: szomb. dec. 04, 2004 9:11 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Budapest-Budakalász
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: Bogyo28 » csüt. feb. 17, 2011 6:17 pm

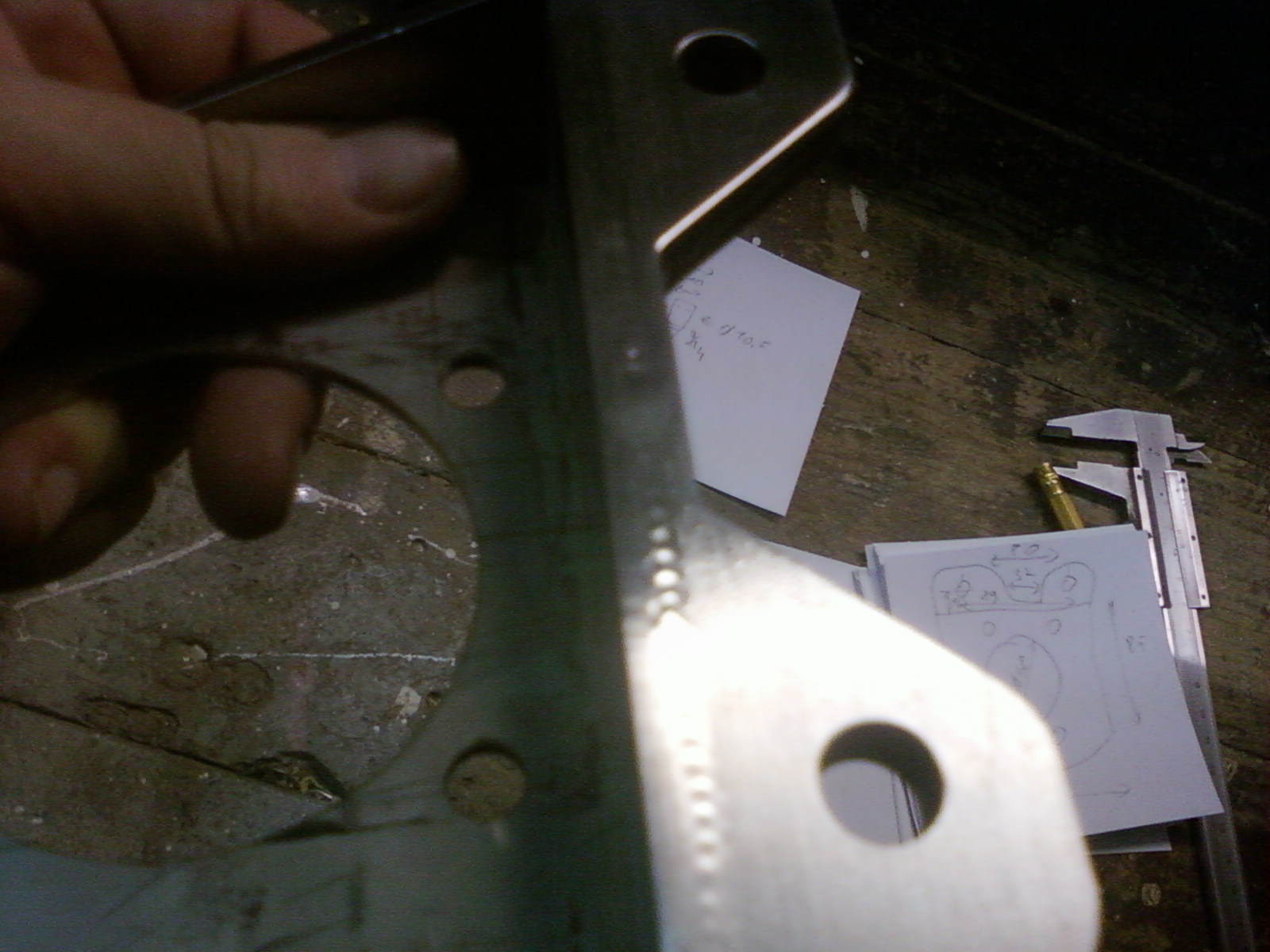

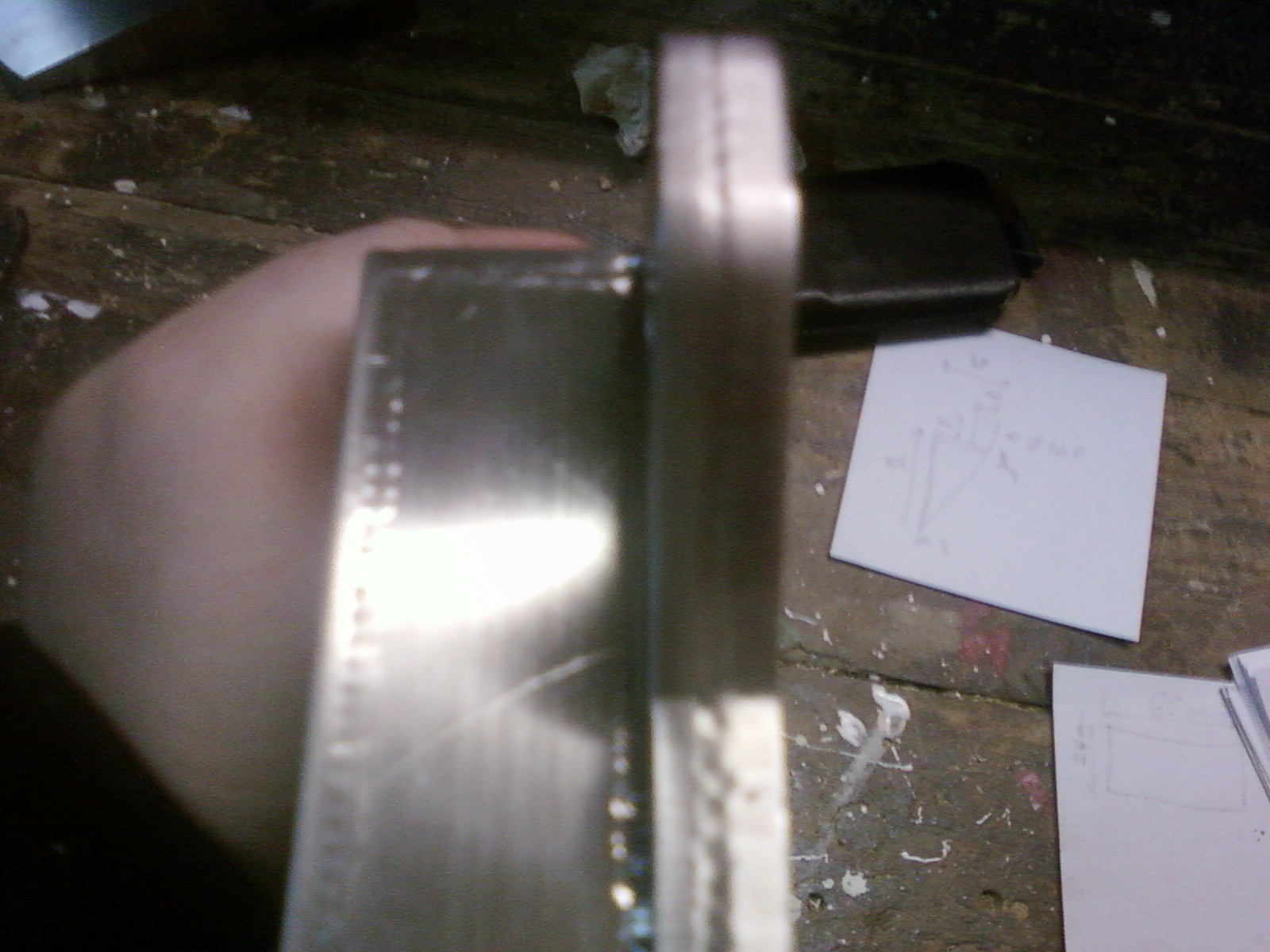

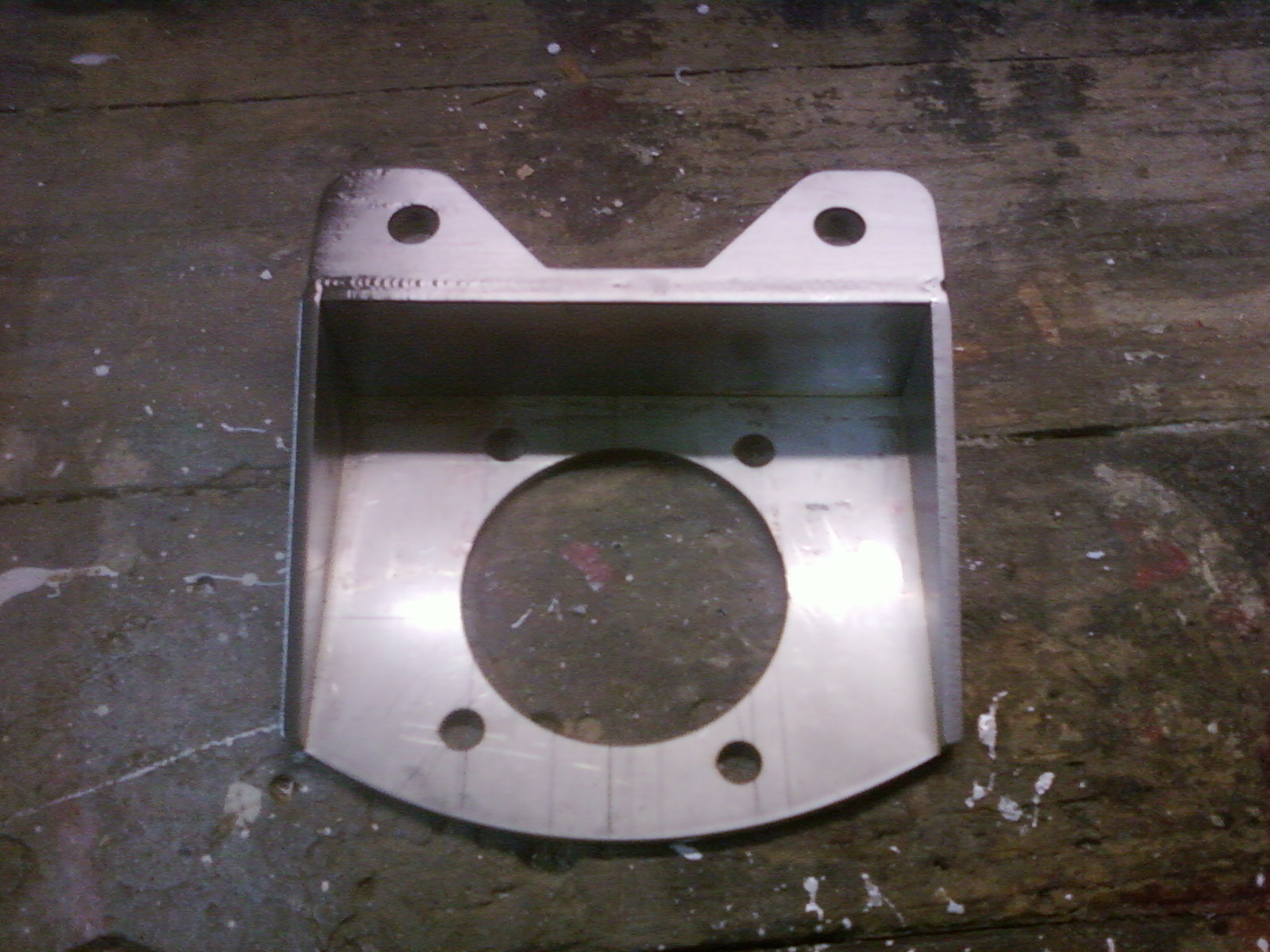

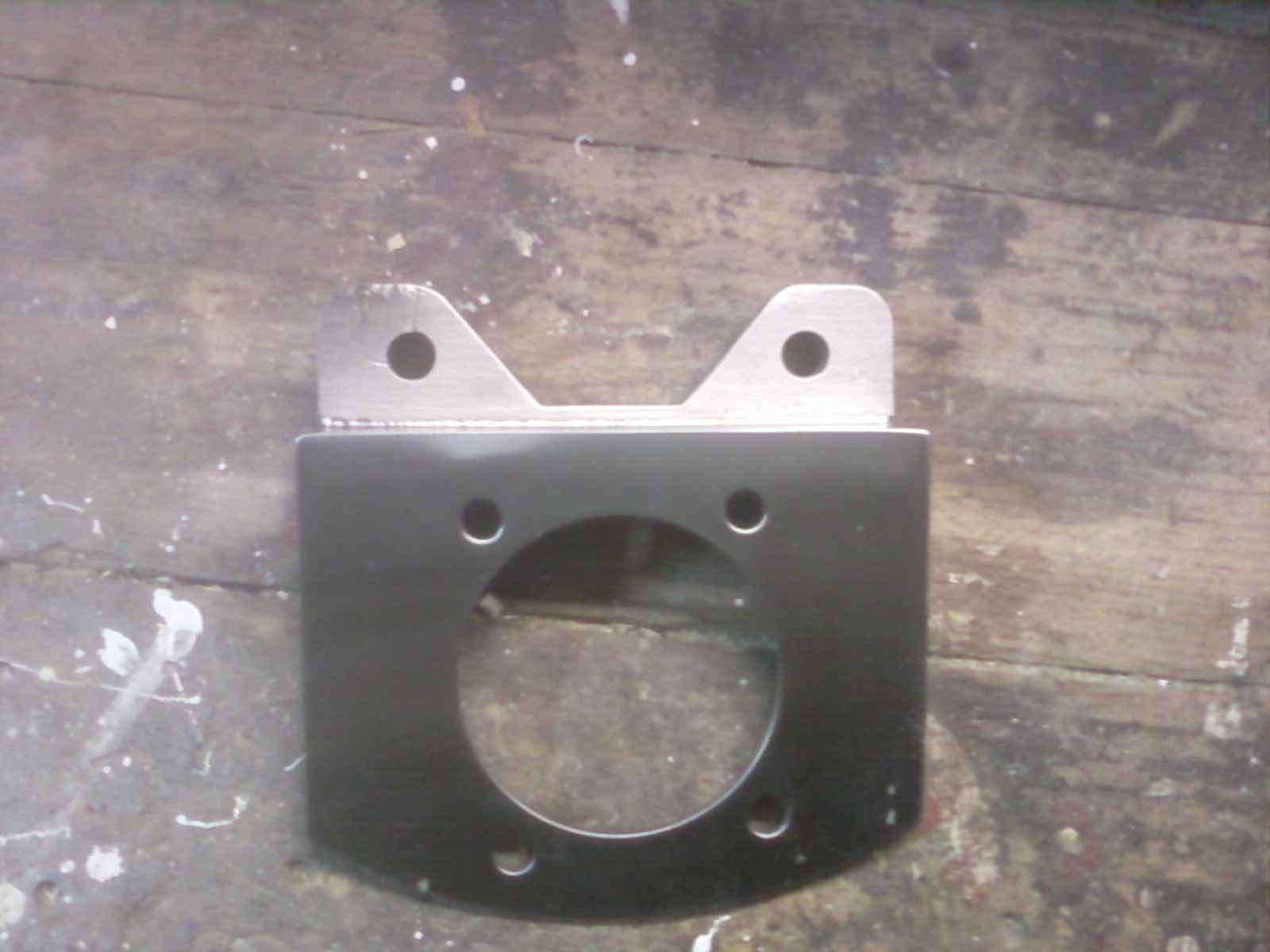

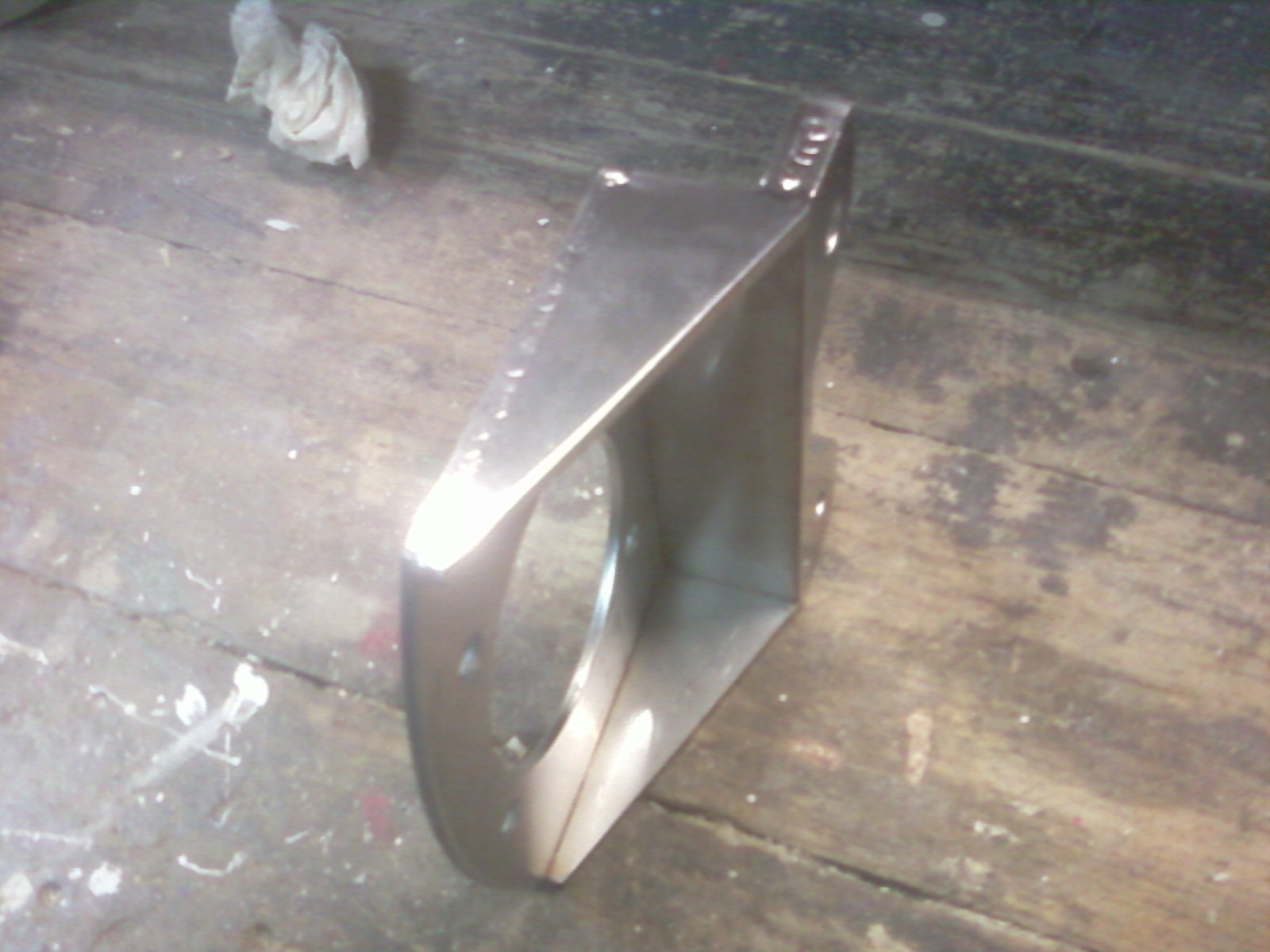

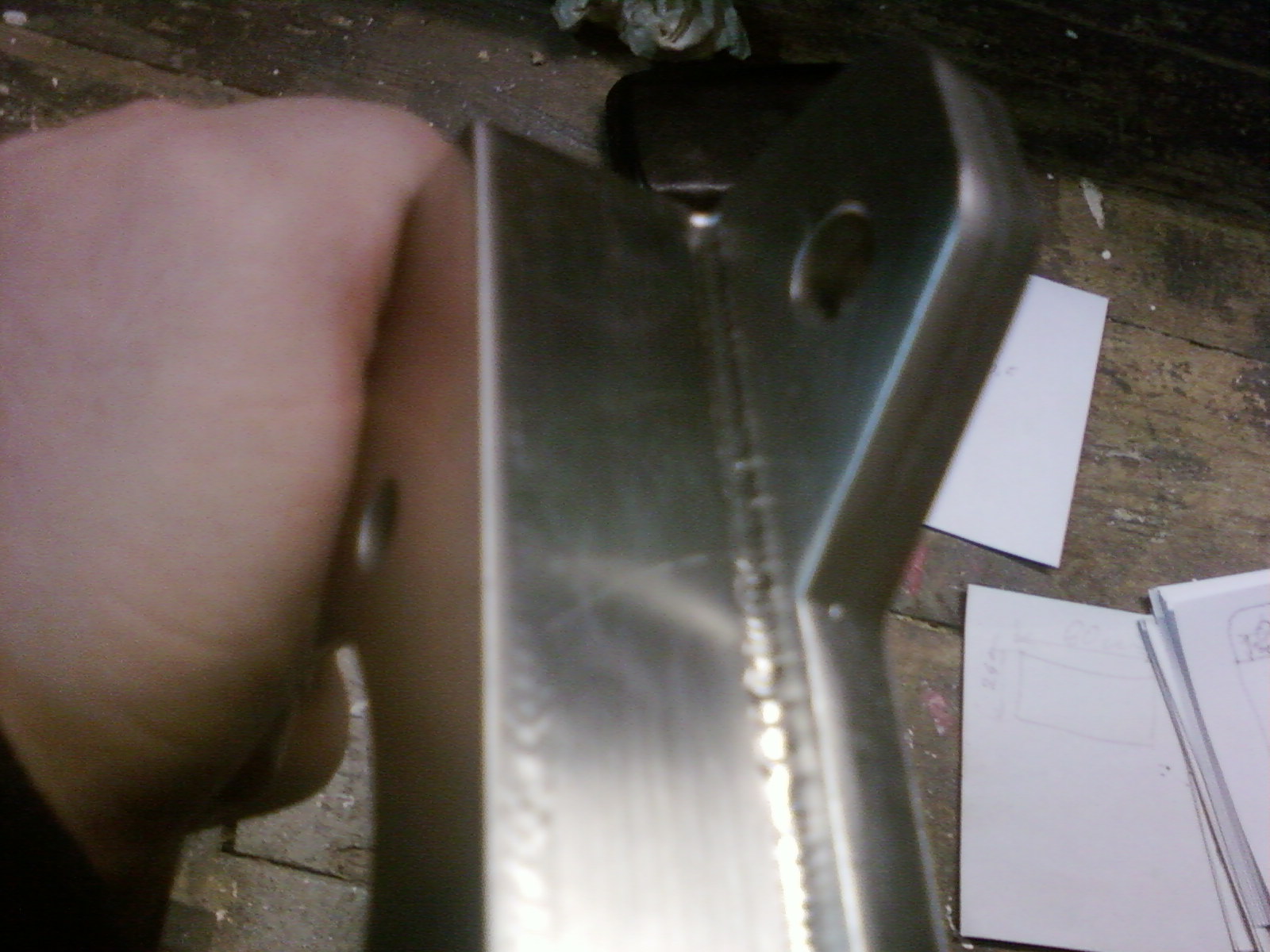

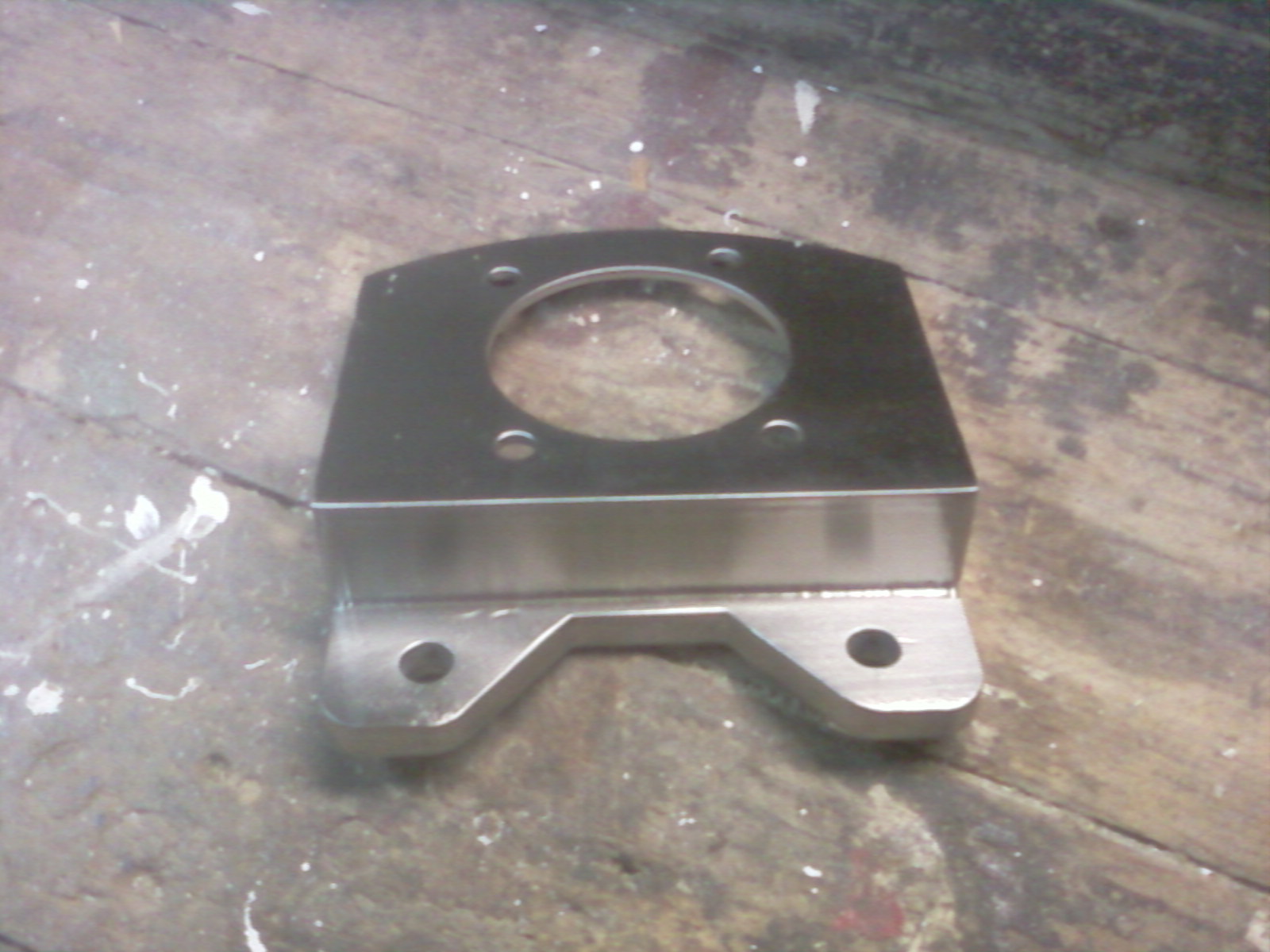

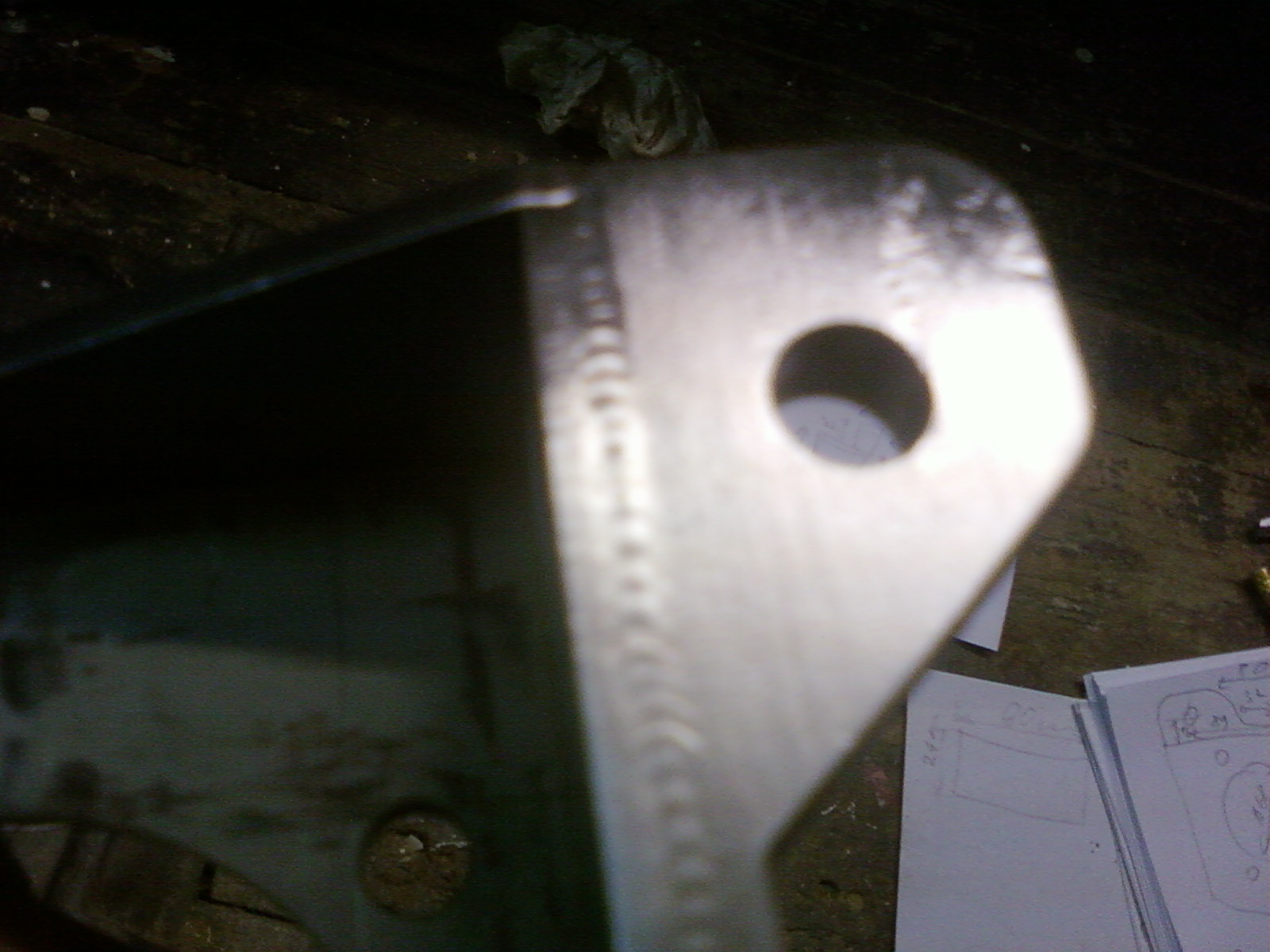

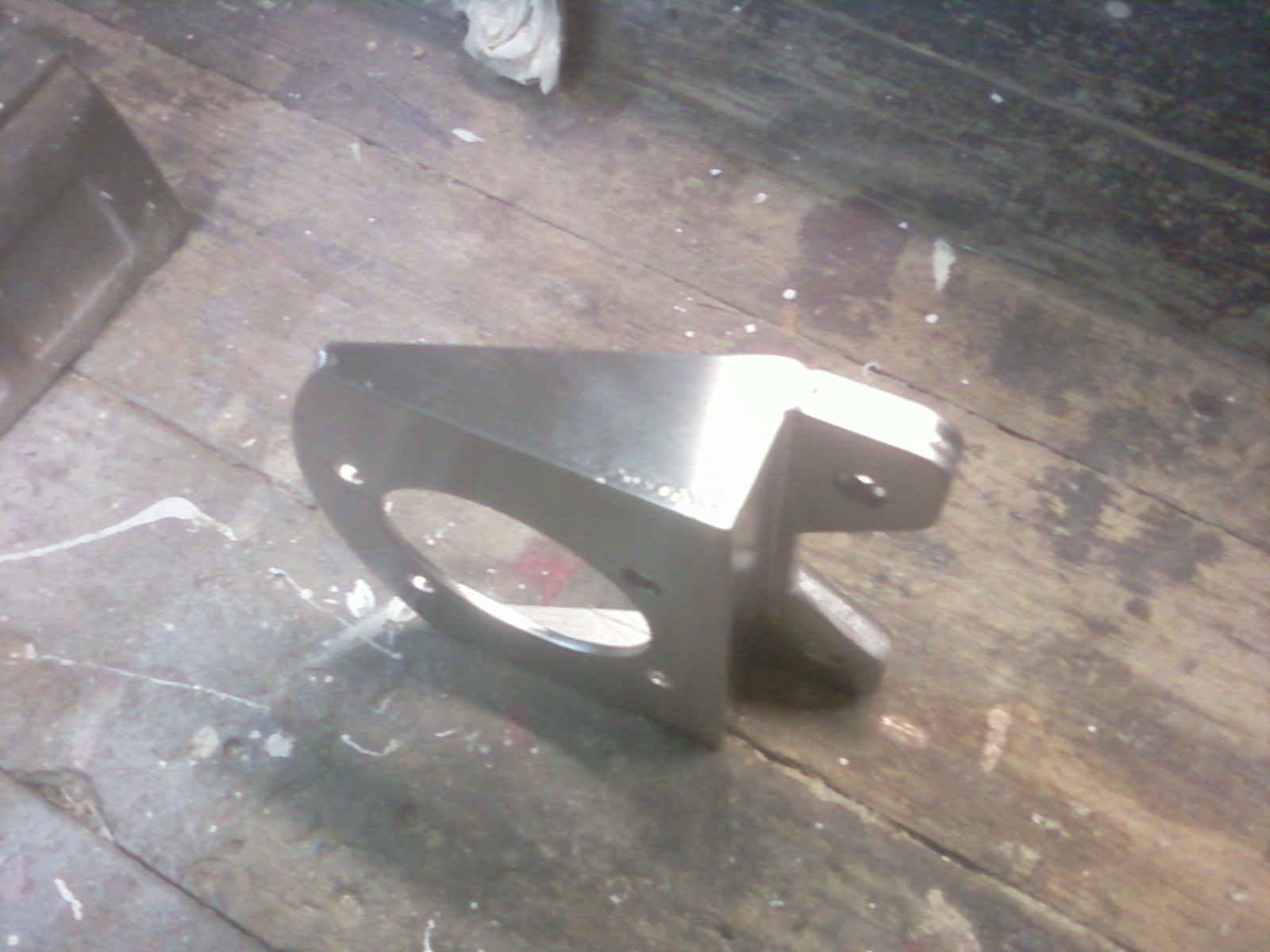

a kész darabról képek:

simán lemezből van, csak épp hozzáértő ember hegesztette össze...
"...ha Detroit-nak végevan, a világnak végevan..."
"...akkor vedd meg ezt, vagy egy ilyet..."

...A Xikla...

1978 Ford Capri MKIII 2.9 V6 24V cosworth
1974 Ford Transit MKI 1.7 V4

Avatar
White Shark
nagyonsokatirogat
Hozzászólások: 1049
Csatlakozott: pén. feb. 05, 2010 2:18 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Székesfehérvár

Re: hátsó tárcsa

Hozzászólás Szerző: White Shark » csüt. feb. 17, 2011 6:44 pm

Bogyo28 írta:a kész darabról képek:
simán lemezből van, csak épp hozzáértő ember hegesztette össze...
Profi munkának tünik,de ez az amegoldás amihez ki kell venni a féltengelyt ,mert arégi féktartó konzol helyére megy, az enyém picit egyszerűbb .Jó lett volna látnom ezt egy héttel korábban.

Avatar
Süni
OfficialGréTCSiTanárúr
Hozzászólások: 2147
Csatlakozott: pén. szept. 23, 2005 12:36 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Vál
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: Süni » csüt. feb. 17, 2011 8:01 pm

Pontosítanék. Escort MK3-MK4 nem hűtött első tárcsával. (Nem csak a dízel volt sima tárcsával. 1.1-1.3-és 1.4-ből a nem ABS-esen minden ez a tárcsa van. Meg 1.8D is van evvel.)

Avatar
szszaby
rengetegetirogatide
Hozzászólások: 4631
Csatlakozott: kedd jún. 28, 2005 2:37 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Karcag

Re: hátsó tárcsa

Hozzászólás Szerző: szszaby » csüt. feb. 17, 2011 10:14 pm

Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.
Ford Capri MkI Essex

Avatar
Süni
OfficialGréTCSiTanárúr
Hozzászólások: 2147
Csatlakozott: pén. szept. 23, 2005 12:36 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Vál
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: Süni » csüt. feb. 17, 2011 10:34 pm

szszaby írta:
Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.
Nem tudsz. Nem adja ki.

Birdhaus
kopasz
Hozzászólások: 8
Csatlakozott: kedd jún. 29, 2010 5:29 pm

Re: hátsó tárcsa

Hozzászólás Szerző: Birdhaus » csüt. feb. 17, 2011 10:36 pm

sziasztok itt mindenki tárcsás hátsóféket készít?:)

Avatar
Natalie Driver Gabe
élőszövetabelsőfémvázon
Hozzászólások: 1345
Csatlakozott: csüt. máj. 21, 2009 8:45 am
ClassicFord klubtag?: Igen
Tartózkodási hely: Mindig Úton :)

Re: hátsó tárcsa

Hozzászólás Szerző: Natalie Driver Gabe » pén. feb. 18, 2011 8:18 am

White Shark írta:
Bogyo28 írta:a kész darabról képek:
simán lemezből van, csak épp hozzáértő ember hegesztette össze...
Profi munkának tünik,de ez az amegoldás amihez ki kell venni a féltengelyt ,mert arégi féktartó konzol helyére megy, az enyém picit egyszerűbb .Jó lett volna látnom ezt egy héttel korábban.
Nekem lassan fél éve van fenn ez a konzol és bevált .
Eléggé mélyre helyezi a nyerget is.
Az igaz hogy sajnos ki kell érte rántani a féltengelyt de nekem megérte.
Már érdekes hogy nálam alig 1 mm-ert kellet kivenni a féltegelyből.
De talán mert az MK1.
"Fordever"
Capri Mk I.
1972
2.9 COSWORTH
24 V
B.O.B
:burnout:

Mert működik.

Ford Focus Mk1 Ghia
Transit coustom (Baby Falcon)

Avatar
White Shark
nagyonsokatirogat
Hozzászólások: 1049
Csatlakozott: pén. feb. 05, 2010 2:18 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Székesfehérvár

Re: hátsó tárcsa

Hozzászólás Szerző: White Shark » pén. feb. 18, 2011 8:23 am

Natalie Driver Gabe írta:
White Shark írta:
Bogyo28 írta:a kész darabról képek:
simán lemezből van, csak épp hozzáértő ember hegesztette össze...
Profi munkának tünik,de ez az amegoldás amihez ki kell venni a féltengelyt ,mert arégi féktartó konzol helyére megy, az enyém picit egyszerűbb .Jó lett volna látnom ezt egy héttel korábban.
Nekem lassan fél éve van fenn ez a konzol és bevált .
Eléggé mélyre helyezi a nyerget is.
Az igaz hogy sajnos ki kell érte rántani a féltengelyt de nekem megérte.
Már érdekes hogy nálam alig 1 mm-ert kellet kivenni a féltegelyből.
De talán mert az MK1.
Csak ahosszában van különbség,atöbbi méret azonos.

Avatar
White Shark
nagyonsokatirogat
Hozzászólások: 1049
Csatlakozott: pén. feb. 05, 2010 2:18 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Székesfehérvár

Re: hátsó tárcsa

Hozzászólás Szerző: White Shark » pén. feb. 18, 2011 8:52 am

Süni írta:
szszaby írta:
Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.
Nem tudsz. Nem adja ki.
Sajnos tényleg nem adja ki ,a tárcsa fala elég vékony,én is óckodtam a féltengely faragástól de a Gabe hoz hasonlóan ,talán 1-2 mm-t kellett belőle levenni ,elég tartás maradt a 4 tőcsavar mellett.A féltengelyt egyszer kell megcsinálni tárcsa cserénél már nem kell esztergálni csak feltolni az újat.

Avatar
Bogyo28
Überführer
Hozzászólások: 5485
Csatlakozott: szomb. dec. 04, 2004 9:11 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Budapest-Budakalász
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: Bogyo28 » pén. feb. 18, 2011 11:34 am

White Shark írta:
Bogyo28 írta:a kész darabról képek:
simán lemezből van, csak épp hozzáértő ember hegesztette össze...
Profi munkának tünik,de ez az amegoldás amihez ki kell venni a féltengelyt ,mert arégi féktartó konzol helyére megy, az enyém picit egyszerűbb .Jó lett volna látnom ezt egy héttel korábban.
hát csak most jutott el hozzám is...a másik meg hogy igy szerintem stabilabb mint 3 csavarral, meg a féltengelyt ugyis ki kell venni hogy levedd a dobfék lemezét...
"...ha Detroit-nak végevan, a világnak végevan..."
"...akkor vedd meg ezt, vagy egy ilyet..."

...A Xikla...

1978 Ford Capri MKIII 2.9 V6 24V cosworth
1974 Ford Transit MKI 1.7 V4

Avatar
Bogyo28
Überführer
Hozzászólások: 5485
Csatlakozott: szomb. dec. 04, 2004 9:11 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Budapest-Budakalász
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: Bogyo28 » pén. feb. 18, 2011 11:36 am

szszaby írta:
Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.
a féltengely külső része semmit nem tart, nem számít hogy leveszel belőle 1,5 mm-t. elleneben a féktárcsát nem gyengíteném el...
"...ha Detroit-nak végevan, a világnak végevan..."
"...akkor vedd meg ezt, vagy egy ilyet..."

...A Xikla...

1978 Ford Capri MKIII 2.9 V6 24V cosworth
1974 Ford Transit MKI 1.7 V4

Avatar
szszaby
rengetegetirogatide
Hozzászólások: 4631
Csatlakozott: kedd jún. 28, 2005 2:37 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Karcag

Re: hátsó tárcsa

Hozzászólás Szerző: szszaby » pén. feb. 18, 2011 1:13 pm

Süni írta:
szszaby írta:
Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.
Nem tudsz. Nem adja ki.
Ja, akkor a nagy átmérőből kell levenni nem az agyból.
Ford Capri MkI Essex

Avatar
capriv6
egyedülisszerelhet
Hozzászólások: 532
Csatlakozott: vas. okt. 22, 2006 12:25 am
ClassicFord klubtag?: Igen
Kapcsolat:

Re: hátsó tárcsa

Hozzászólás Szerző: capriv6 » kedd márc. 01, 2011 11:13 pm

Mikor készítettem a fékrendszert nekem 1mm kellett kivenni a tárcsából.
Nekem kb 2003-óta van fent és a tárcsát módosítottam!
Szerintem az autó gyártása során kicsit különböző méretre sikerültek a féltengelyek így ebből adódhat a pontatlanság ami beszereléskor jelentkezik.
Mindenkinek azt mondanám hogy mielőtt kiszedne a tárcsából v. a féltengelyből előtte mérjen rá feltétlen és csak a szükséges felesleget távolítsa el! (mérést megér)
Mind a két megoldás jó lehet.
:laza:

Bogyo28 írta:a féltengely külső átmérőjéből le kell venni kb 4 mm-t, hogy felcsusszanjon rá a tárcsa.:
Én biztos hogy a tárcsából vennék ki mint hogy a féltengelyt faragjam.[/quote]
Nem tudsz. Nem adja ki.[/quote]

Avatar
Blant
nagyonsokatirogat
Hozzászólások: 1382
Csatlakozott: vas. dec. 05, 2004 6:24 pm
ClassicFord klubtag?: Igen
Tartózkodási hely: Budapest

Re: hátsó tárcsa

Hozzászólás Szerző: Blant » kedd jan. 02, 2018 12:29 am

Én is ezt a megoldást tervezem, de vajon működik fiesta első fékkel is? Mert az éppen van itthon... augusztusban bontom a fityót! Az 221-es tárcsa, 48mm-es nyereg. ilyet rakott fel valaki? Szerintem az egesz miskulancia nagyon hasonlo lehet az escortéhoz...
A hangom, a rangom tartom pardon
NEM ELADÓ!
A kedvem, a lelkem, a nemem, a szlengem
NEMM ELLADÓÓ

'78 Ford Capri mkIII Ghia 2,8i EFI, az imádott!
'85 Ford Fiesta mkII 1.6D, az Istencsászár, az 5literrel rohangálós, a hidegben is beindulós.
